Technical Drawings

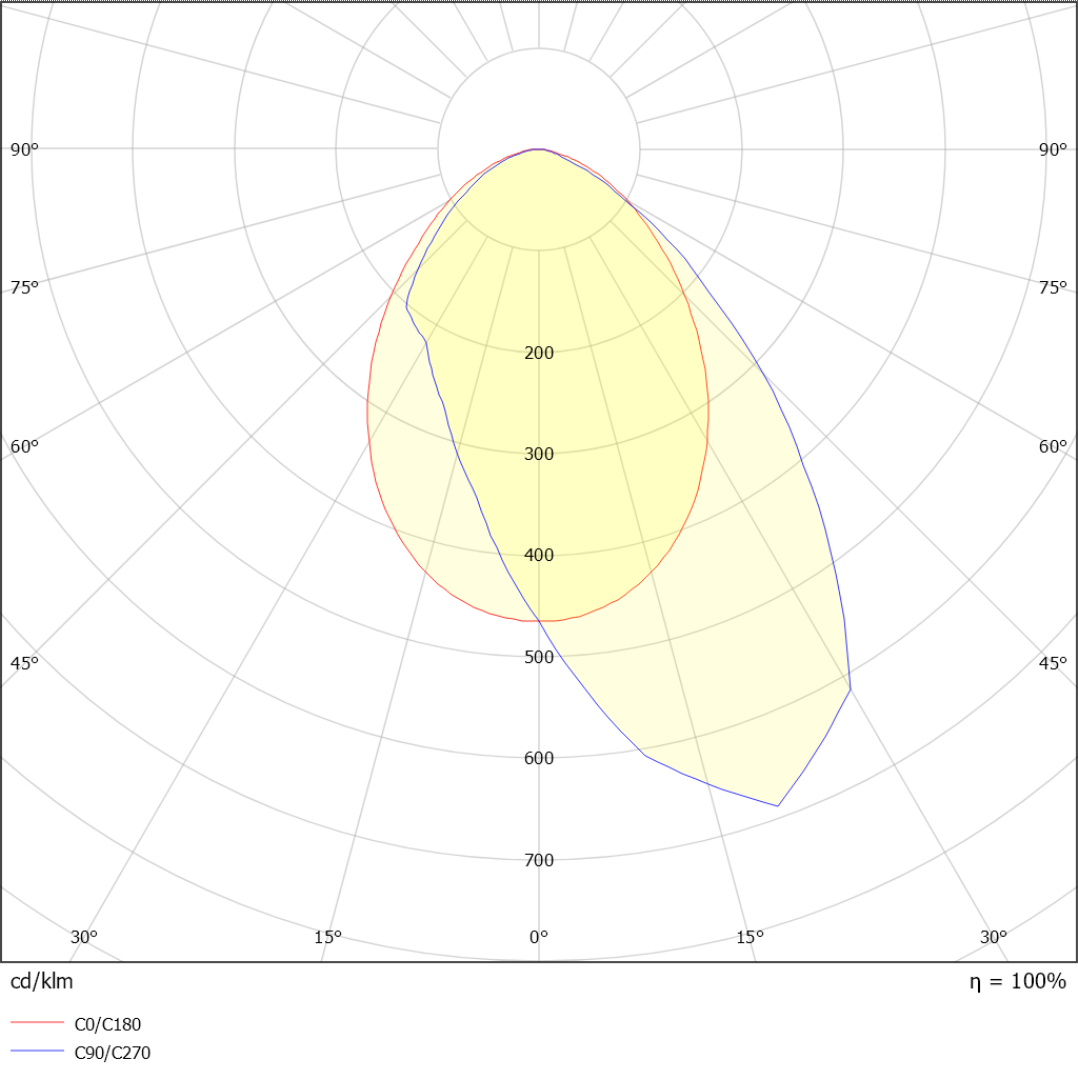

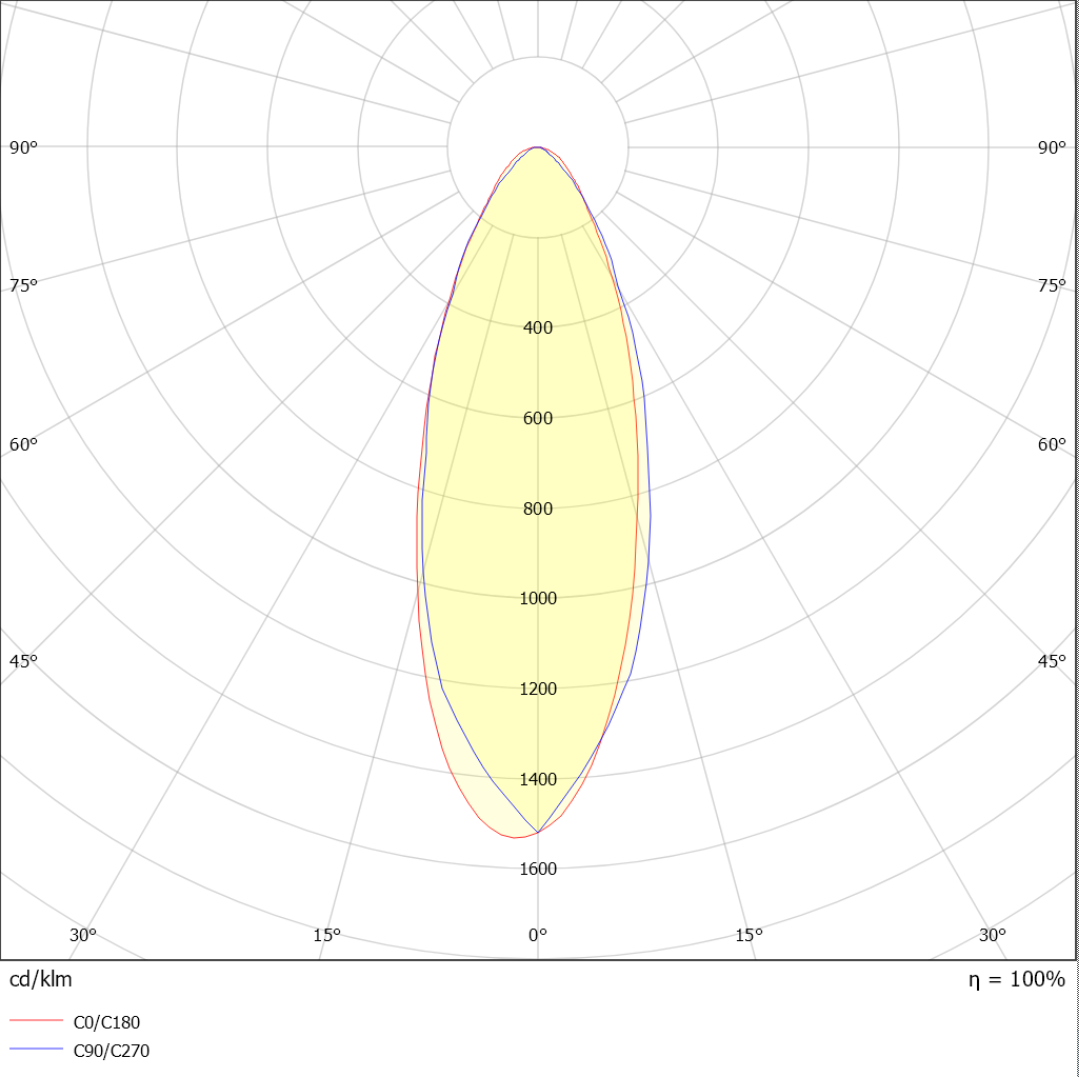

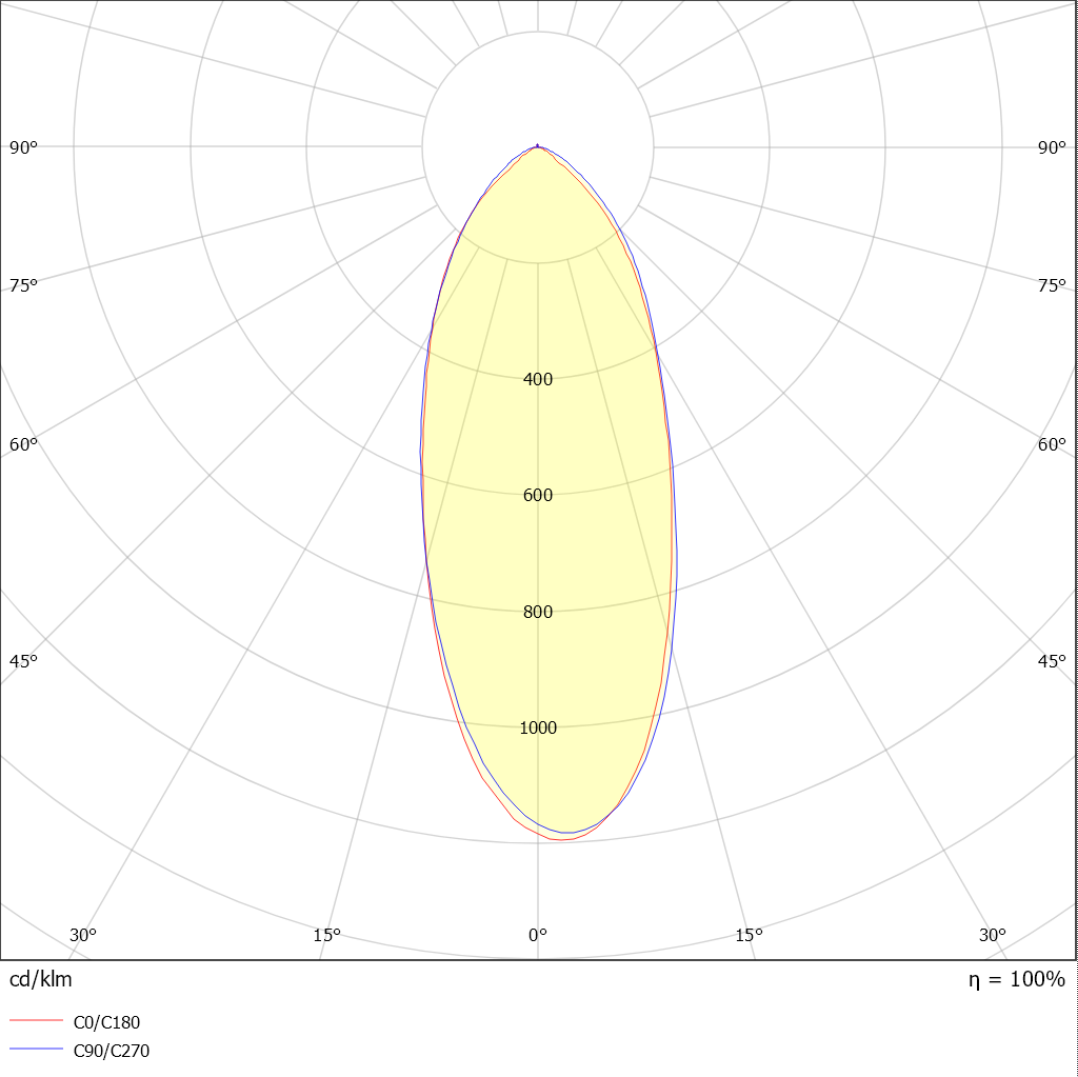

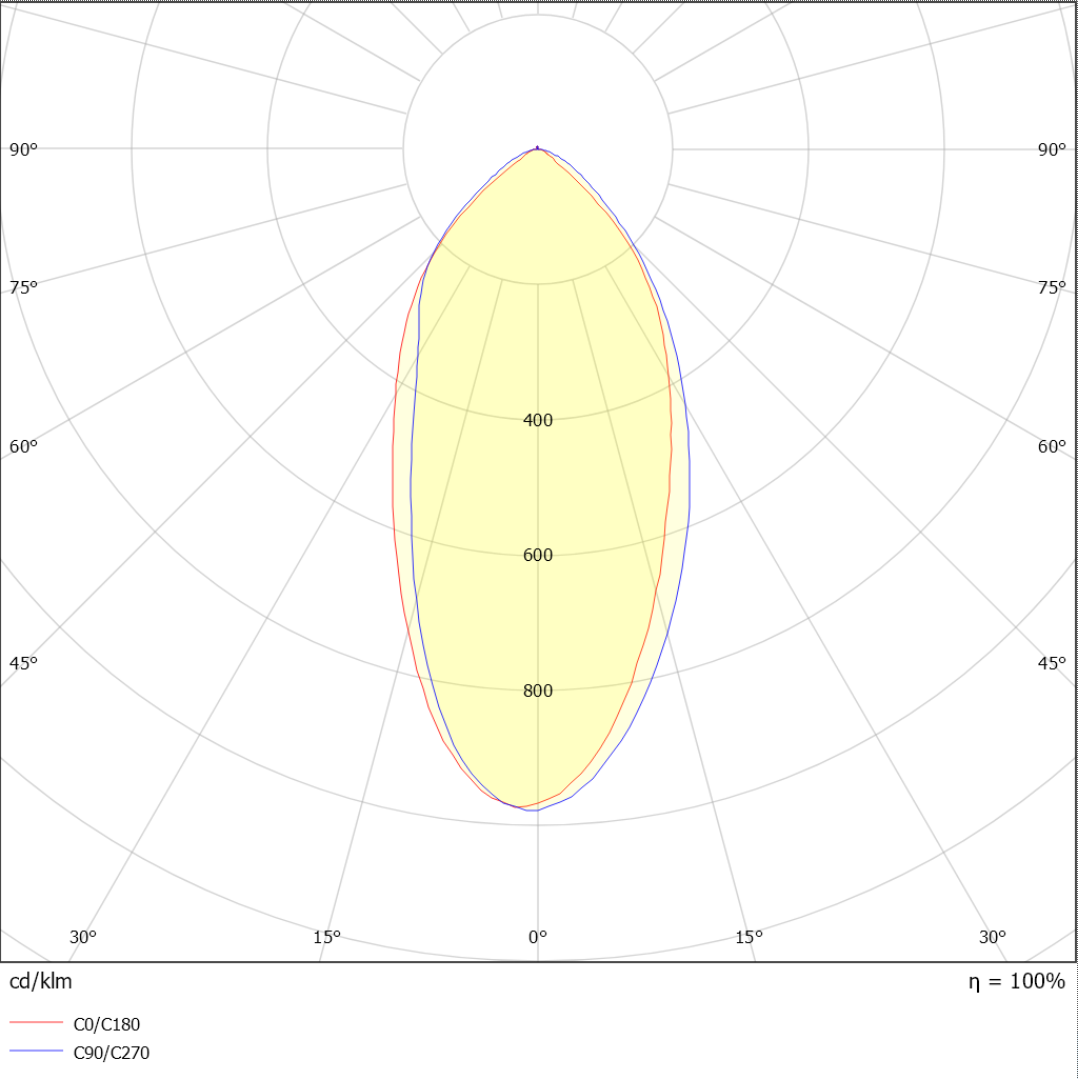

Light Distribution
Havana

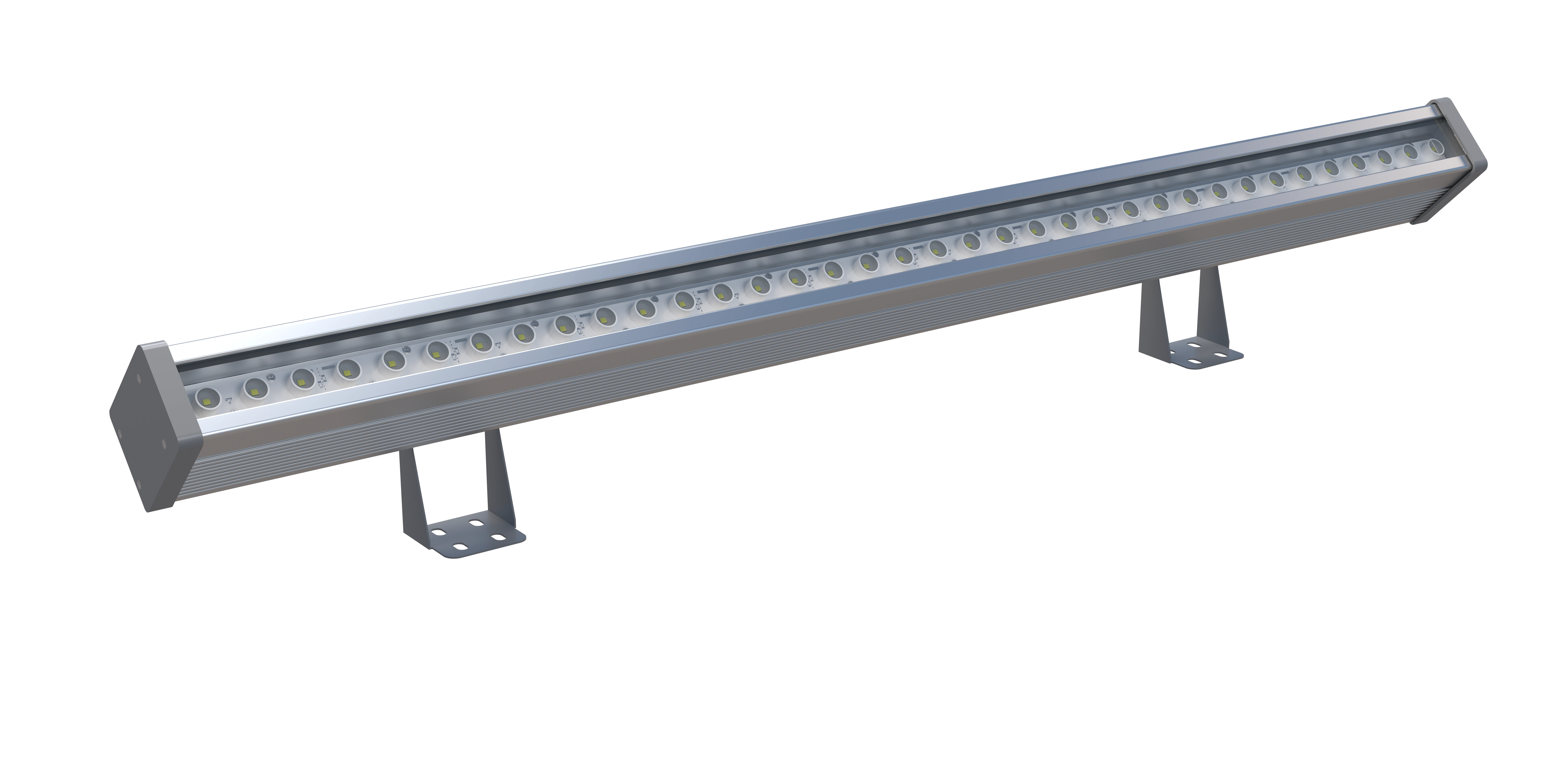

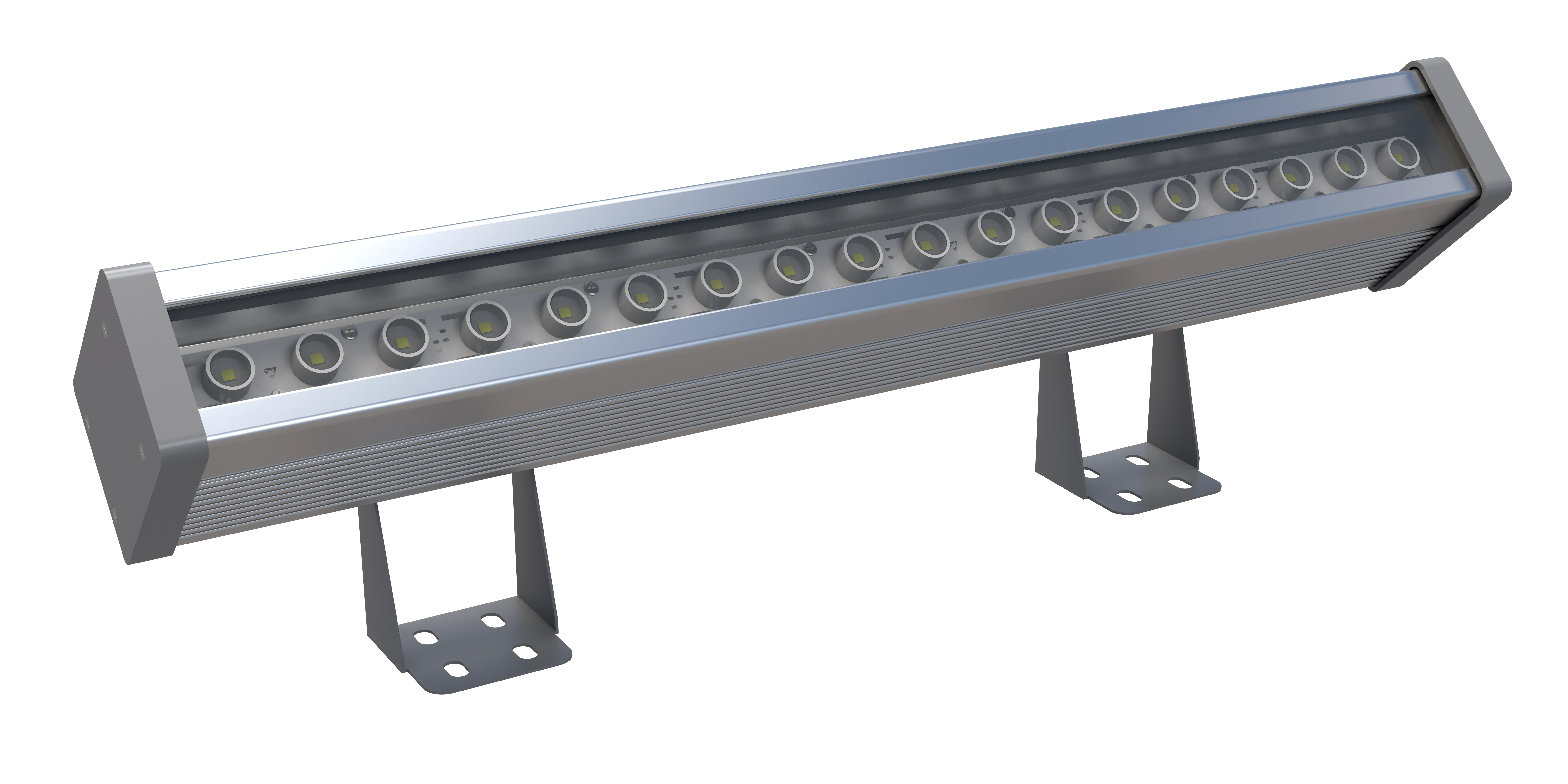

Havana Wallwasher
Yüksek performanslı lineer wallwasher armatürü.
Standard
220–240V ACON/OFF
Options
DALIDMX24V DC
SELECT MODEL
- IP Rating
- IP67
- IK Rating
- IK10
- Warranty
- 3 Yıl
- Voltage
- 220-240V AC
03
Technical Specifications
Mechanical
- Yan Kapaklar
- Alüminyum Enjeksiyon
- Ön Kapak
- 4 mm Temperli Cam
- IP Sınıfı
- IP67
- IK Gövde Sınıfı
- IK10
- Kablo Rakor
- Metrik 12 Pirinç Rakor
- Kablo
- 3x0,75 mm²
- RAL Kodu
- Eloksal Kaplama / Elektrostatik Toz Boya
- Gövde
- Alüminyum
- Montaj Tipi
- BRACKET
- Garanti Süresi
- 3 Yıl
- Gövde Rengi
- Eloksal
Custom RAL colours are available on request in addition to standard finishes.
Optical
- Işık Kaynağı
- 30x30 Mid-Power LED
- CRI
- ≥70 / ≥80
- Lens
- PMMA
- Optik Kapak
- 4 mm Temperli Cam
- Renk Sıcaklığı
- 3000K / 4000K / 6500K / Kırmızı / Yeşil / Mavi / Amber / RGB
- Işık Açısı
- 15°, 25°, 45°, Asimetrik
Electrical
- Güç Faktörü
- >0.9
- Frekans
- 50–60 Hz
- Toplam Harmonik Bozulma
- <20%
- Çalışma Sıcaklığı
- -25°C / +50°C
- Electrical Protection Class
- Class I
- Besleme Gerilimi
- 220–240V AC
04
Variants
| Product Code | Power | Lumens | Efficiency | Length | Beam Angle | CCT | CRI | IP Rating | IK Rating |
|---|---|---|---|---|---|---|---|---|---|
| WH-0330 | 3 W | 390 lm | 130 lm/W | 130 mm | 45 ° | 3000K | 70 | IP67 | IK10 |
| WH-0340 | 3 W | 408 lm | 136 lm/W | 130 mm | 45 ° | 4000K | 70 | IP67 | IK10 |
| WH-0365 | 3 W | 408 lm | 136 lm/W | 130 mm | 45 ° | 6500K | 70 | IP67 | IK10 |
| WH-0370 | 3 W | — | — | 130 mm | 45 ° | KIRMIZI | 70 | IP67 | IK10 |
| WH-0371 | 3 W | — | — | 130 mm | 45 ° | YEŞİL | 70 | IP67 | IK10 |
| WH-0372 | 3 W | — | — | 130 mm | 45 ° | MAVİ | 70 | IP67 | IK10 |
| WH-0376 | 3 W | — | — | 130 mm | 45 ° | AMBER | 70 | IP67 | IK10 |
Selected variant: WH-0330
06
Applications
Facade Lighting
Historical Buildings
Hotels
Landscape
Bridges
Public Areas
Commercial Buildings
