Technical Drawings

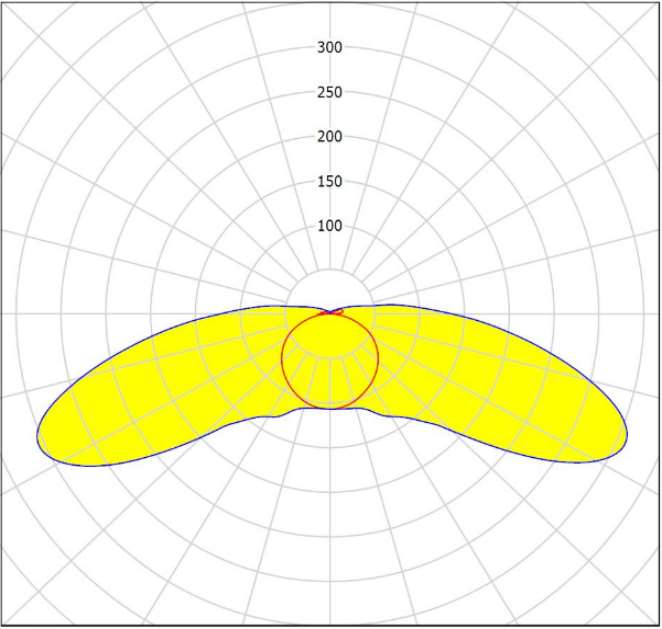

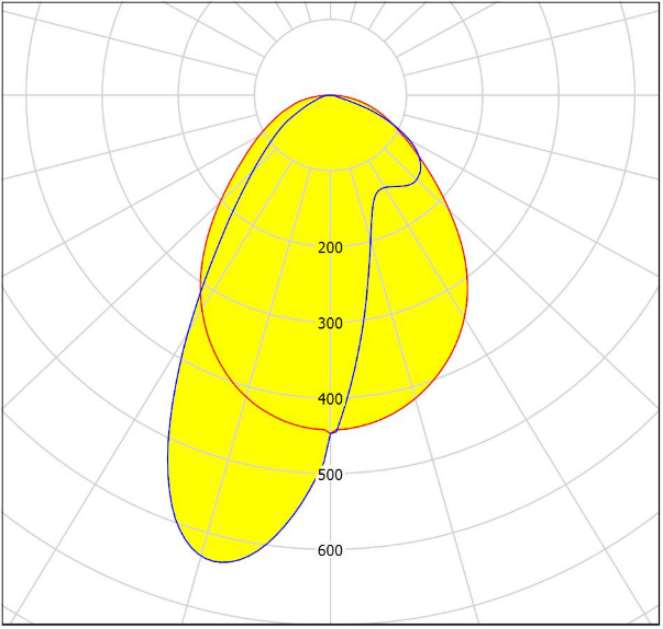

Light Distribution
Dakar
Dakar Yüksek Tavan
Yüksek verimli endüstriyel highbay aydınlatma serisi.
Standard
ON/OFF
Options
1-10V3H Acil Aydınlatma KitDALI
SELECT MODEL
- IP Rating
- IP67
- IK Rating
- IK10
- Warranty
- 5 Yıl
- Voltage
- 220-240V AC
03
Technical Specifications
Mechanical
- Gövde
- Alüminyum Ekstrüzyon
- Yan Kapaklar
- Alüminyum Enjeksiyon
- Ön Kapak
- 4 mm Temperli Cam
- IP Sınıfı
- IP67
- IK Gövde Sınıfı
- IK10
- Kablo Rakor
- Metrik 12 Pirinç Rakor
- Kablo
- 3x0,75 mm²
- RAL Kodu
- Eloksal Kaplama / Elektrostatik Toz Boya
- Montaj Tipi
- CEILING
- Garanti Süresi
- 5 Yıl
- Gövde Rengi
- Eloksal
Custom RAL colours are available on request in addition to standard finishes.
Optical
- Işık Kaynağı
- 30x30 Mid-Power LED
- CRI
- ≥70 / ≥80
- Lens
- PMMA
- Optik Kapak
- 4 mm Temperli Cam
- Renk Sıcaklığı
- 3000K / 4000K / 5000K / 6500K
- Işık Açısı

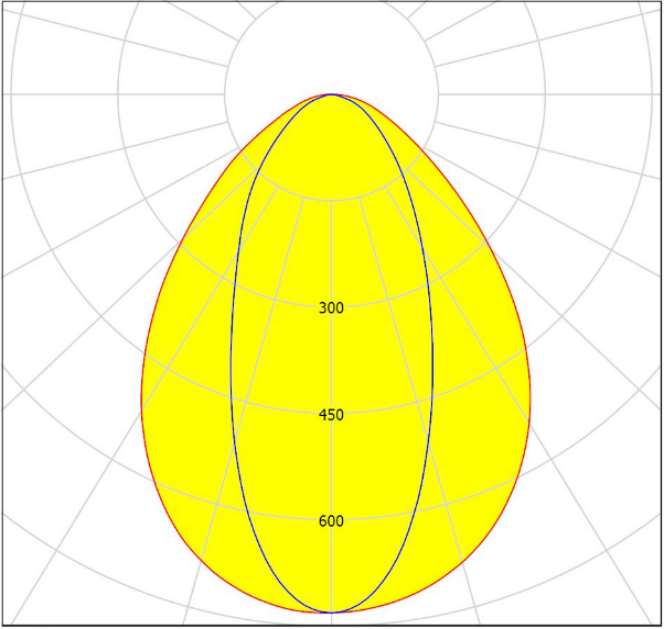

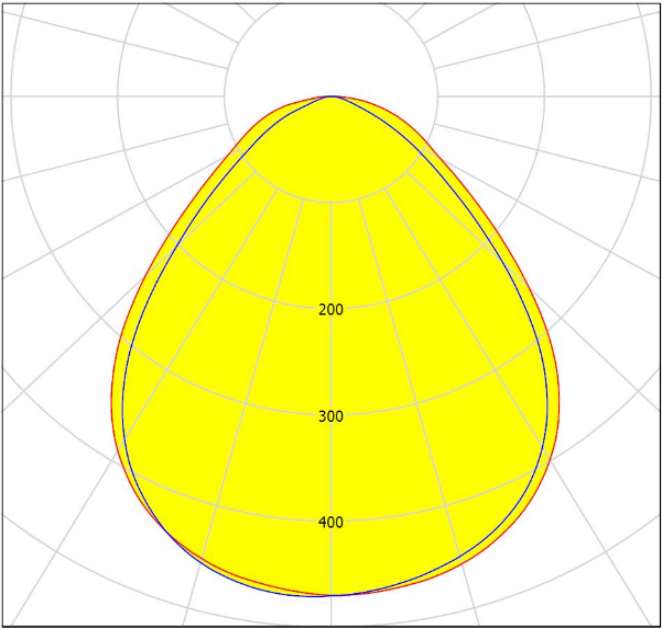

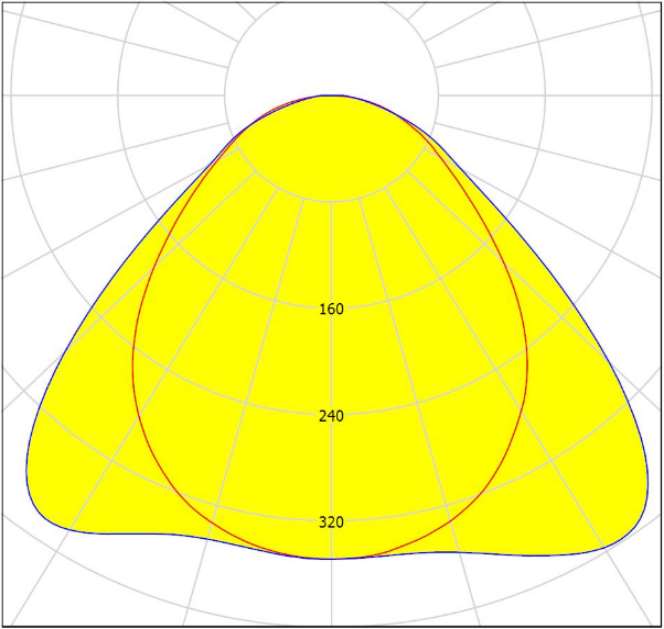

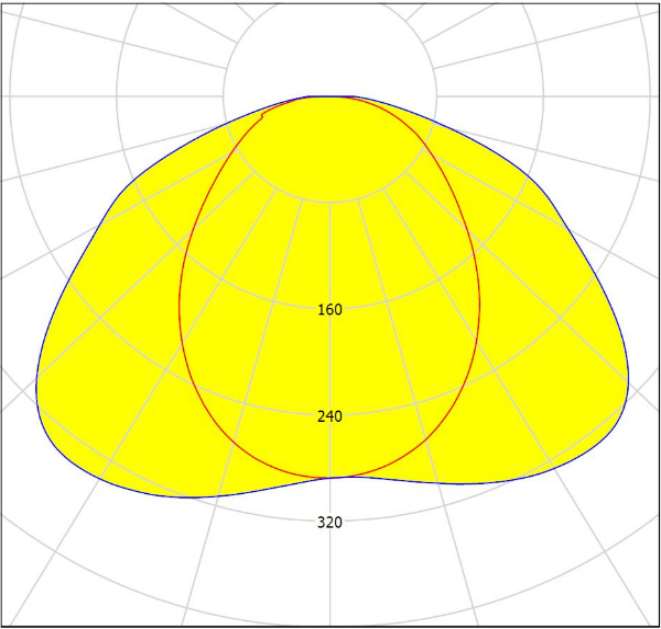

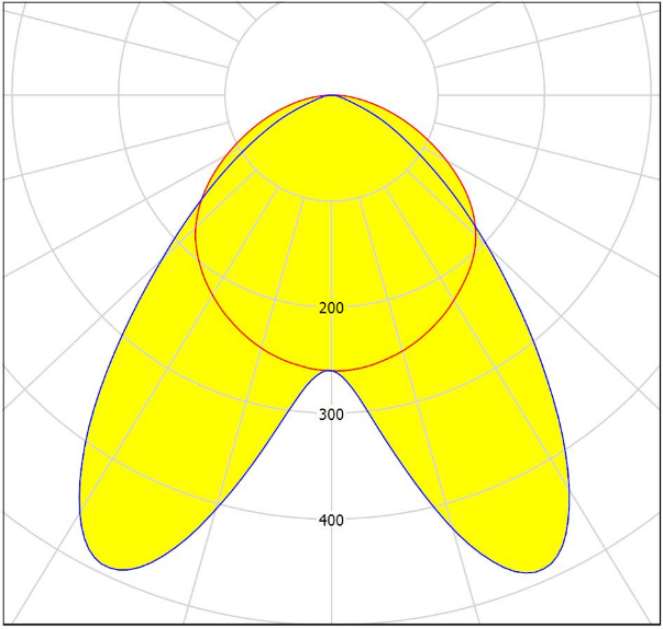

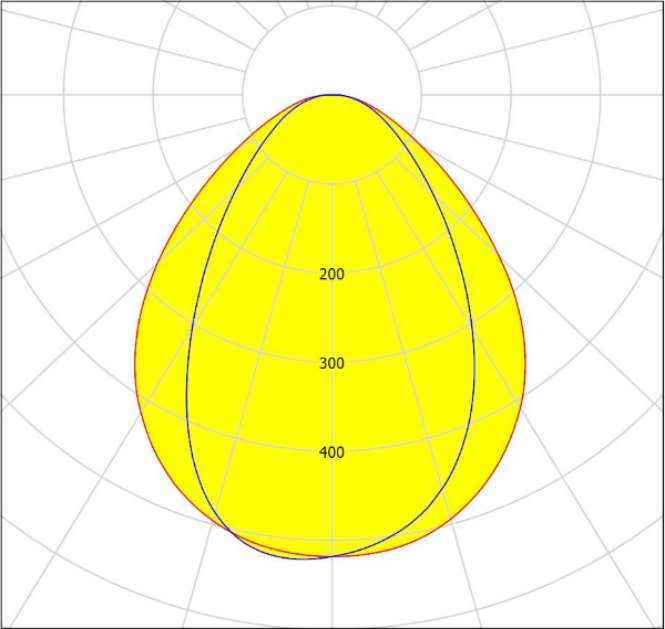

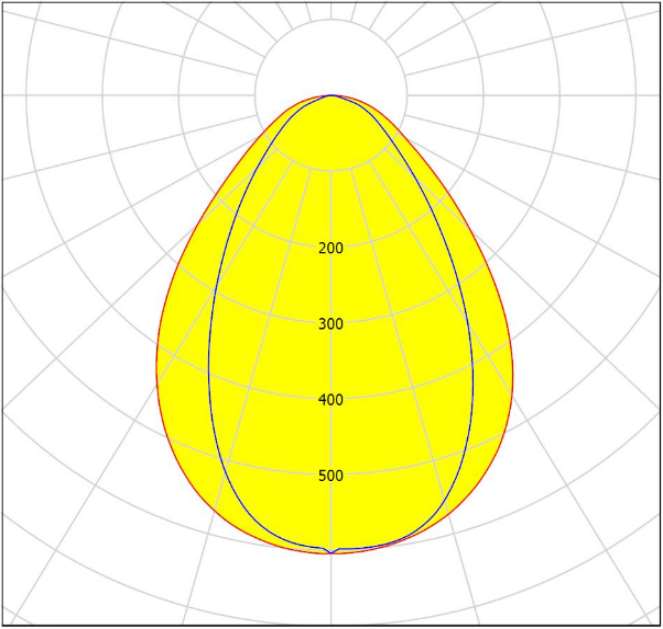

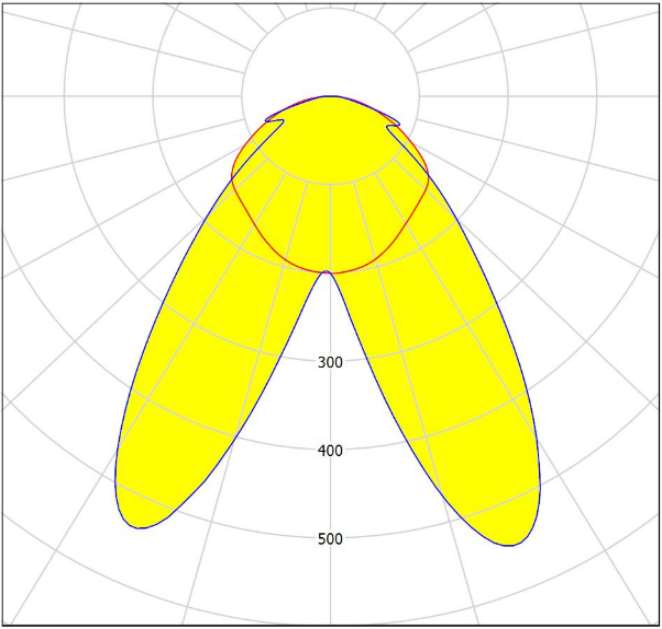

- 45°, 60°, 70°, 90°, 110°, 140°, 165°, A15°, DA25°, DA25-B°
Electrical
- Güç Faktörü
- >0.9
- Frekans
- 50–60 Hz
- Toplam Harmonik Bozulma
- <20%
- Çalışma Sıcaklığı
- -25°C / +50°C
- Electrical Protection Class
- Class I
- Besleme Gerilimi
- 220–240V AC
04
Variants
| Product Code | Power | Lumens | Efficiency | Length | Beam Angle | CCT | CRI | IP Rating | IK Rating |
|---|---|---|---|---|---|---|---|---|---|
| YD-9030 | 90 W | 11,700 lm | 130 lm/W | 600 mm | 70 ° | 3000K | 70 | IP67 | IK10 |
| YD-9040 | 90 W | 12,240 lm | 136 lm/W | 600 mm | 70 ° | 4000K | 70 | IP67 | IK10 |
| YD-9050 | 90 W | 12,240 lm | 136 lm/W | 600 mm | 70 ° | 5000K | 70 | IP67 | IK10 |
| YD-9065 | 90 W | 12,240 lm | 136 lm/W | 600 mm | 70 ° | 6500K | 70 | IP67 | IK10 |
Selected variant: YD-9030
05
Downloads
Teknik Çizim
Technical Drawing · TR · vv1
06
Applications
Facade Lighting
Historical Buildings
Hotels
Landscape
Bridges
Public Areas
Commercial Buildings
