Technical Drawings

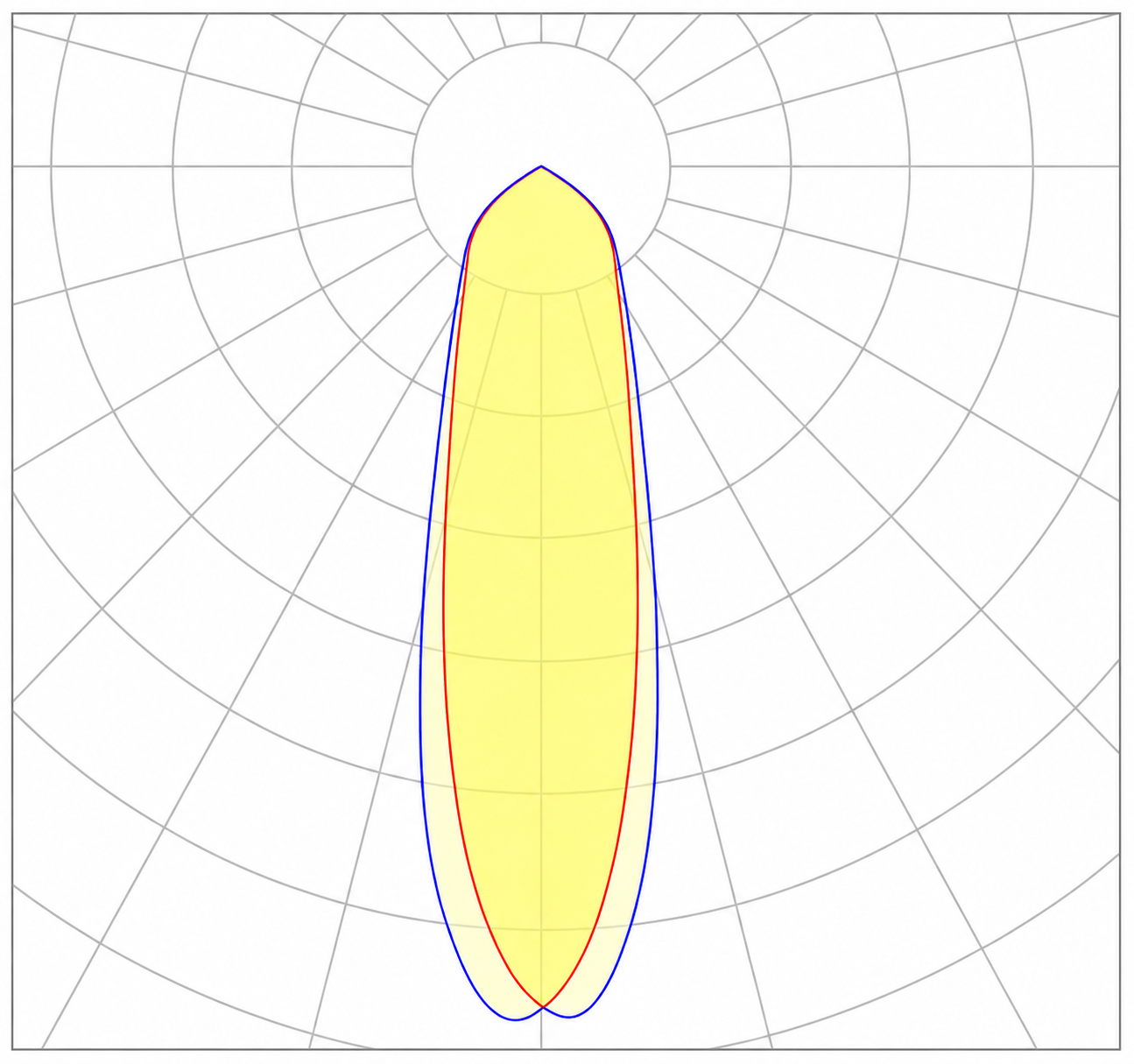

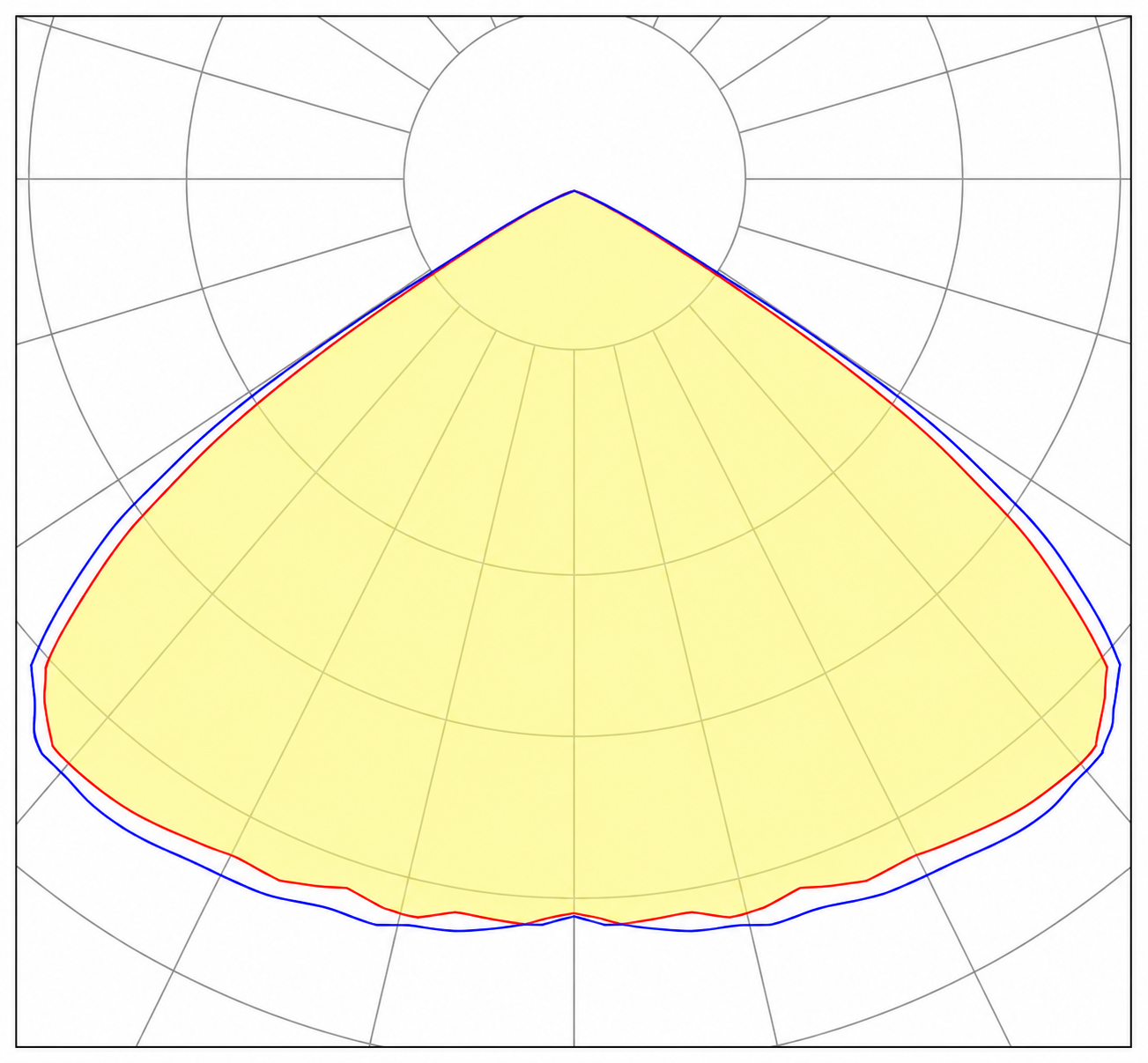

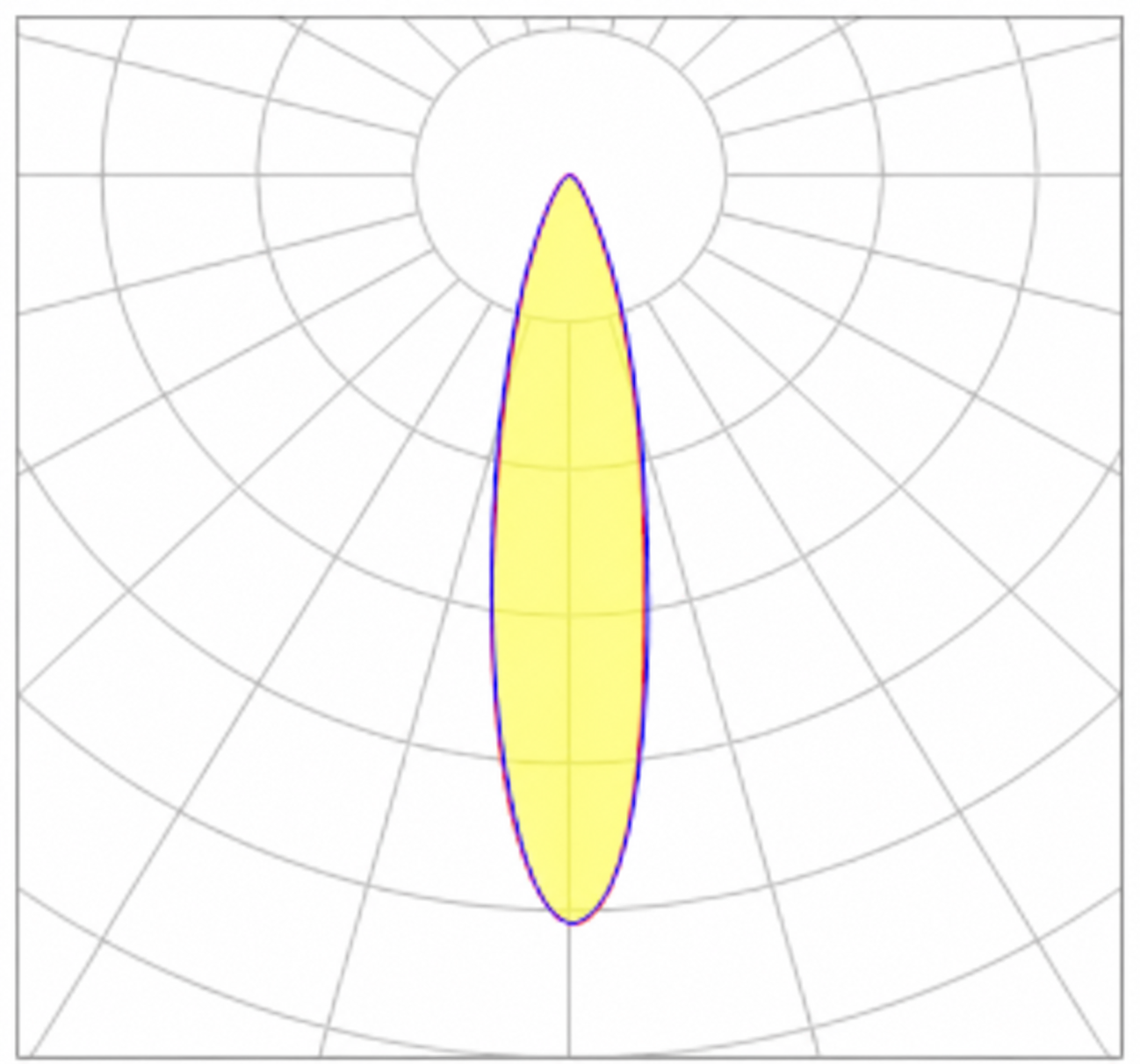

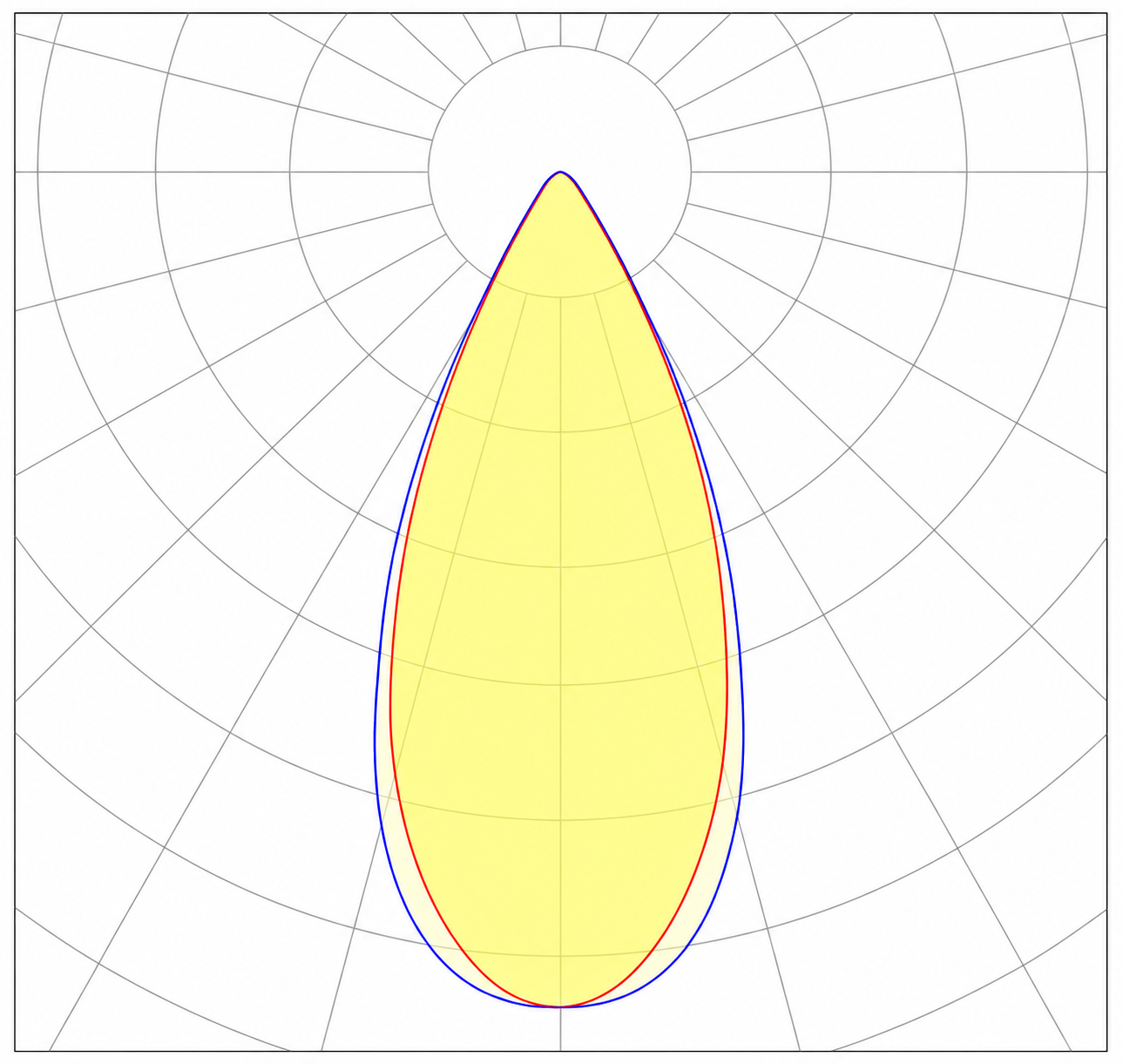

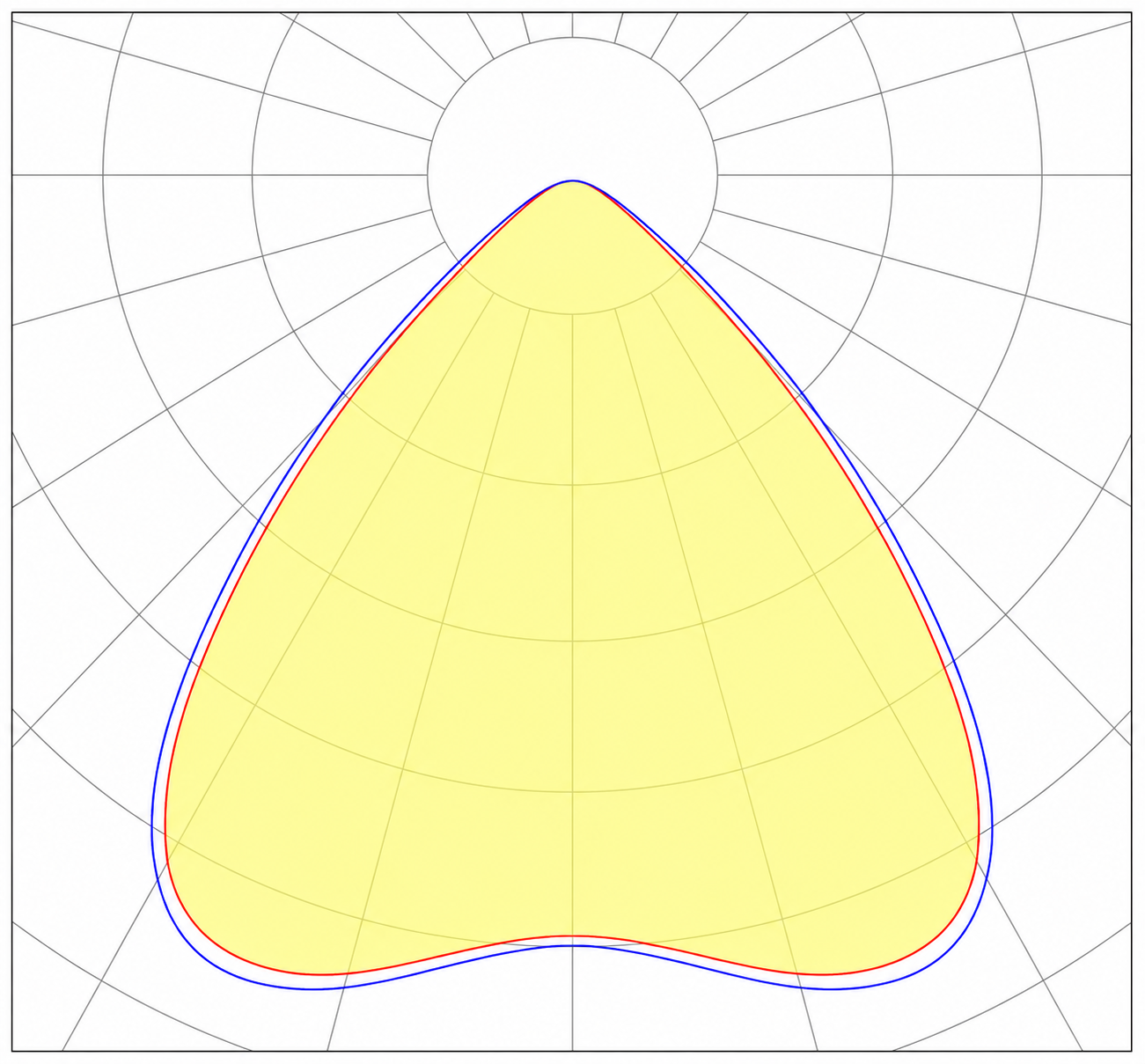

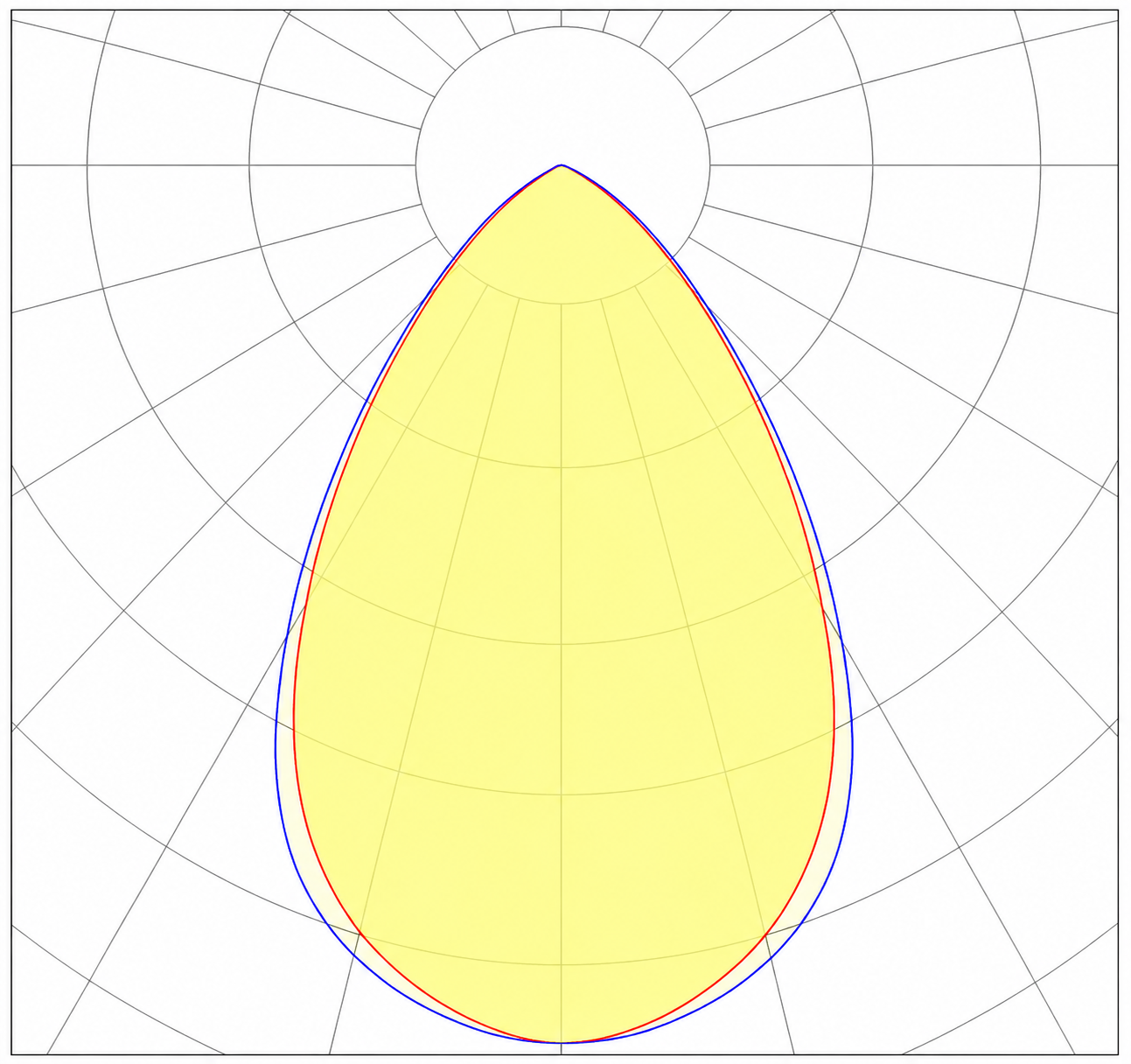

Light Distribution

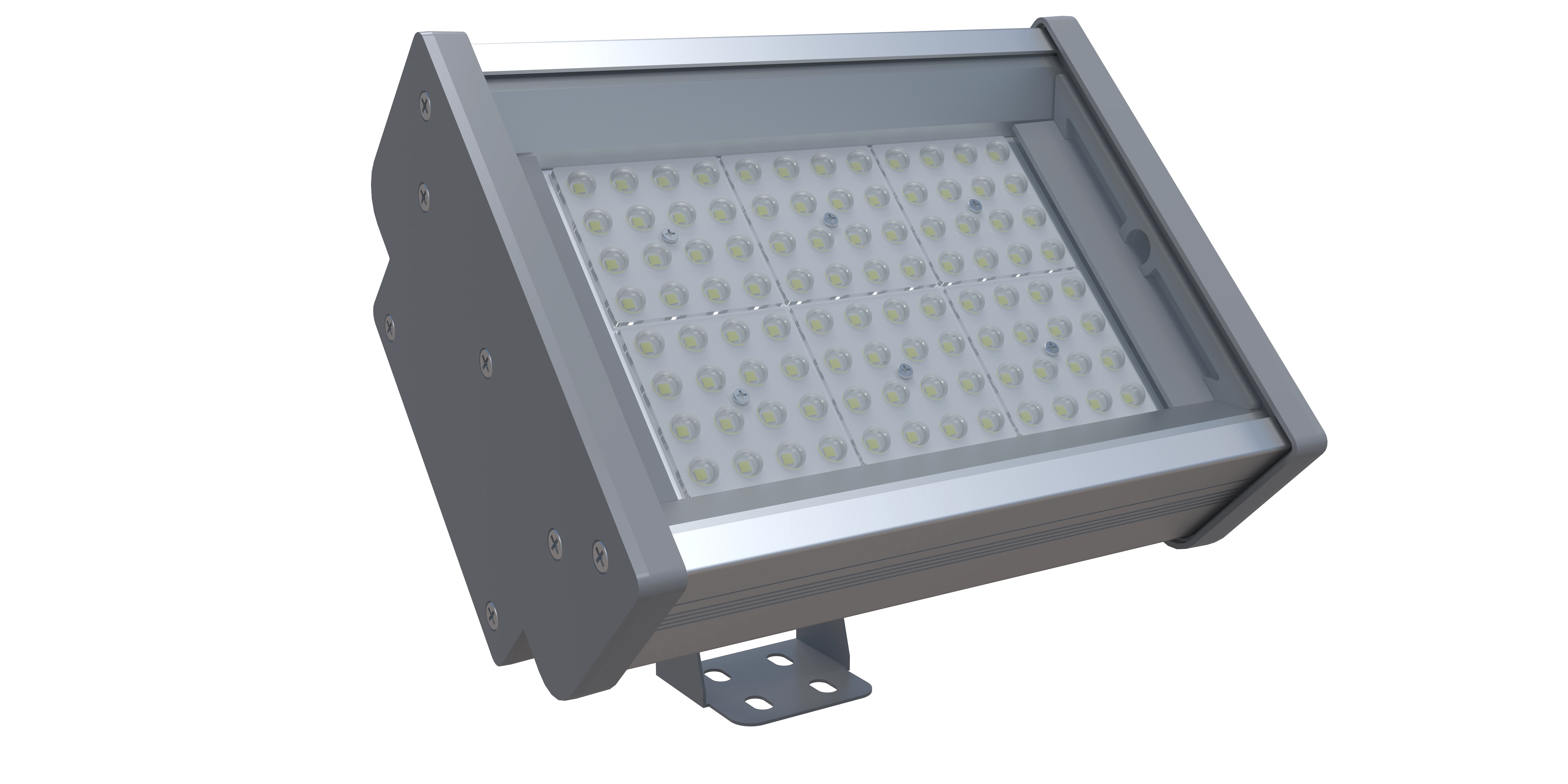

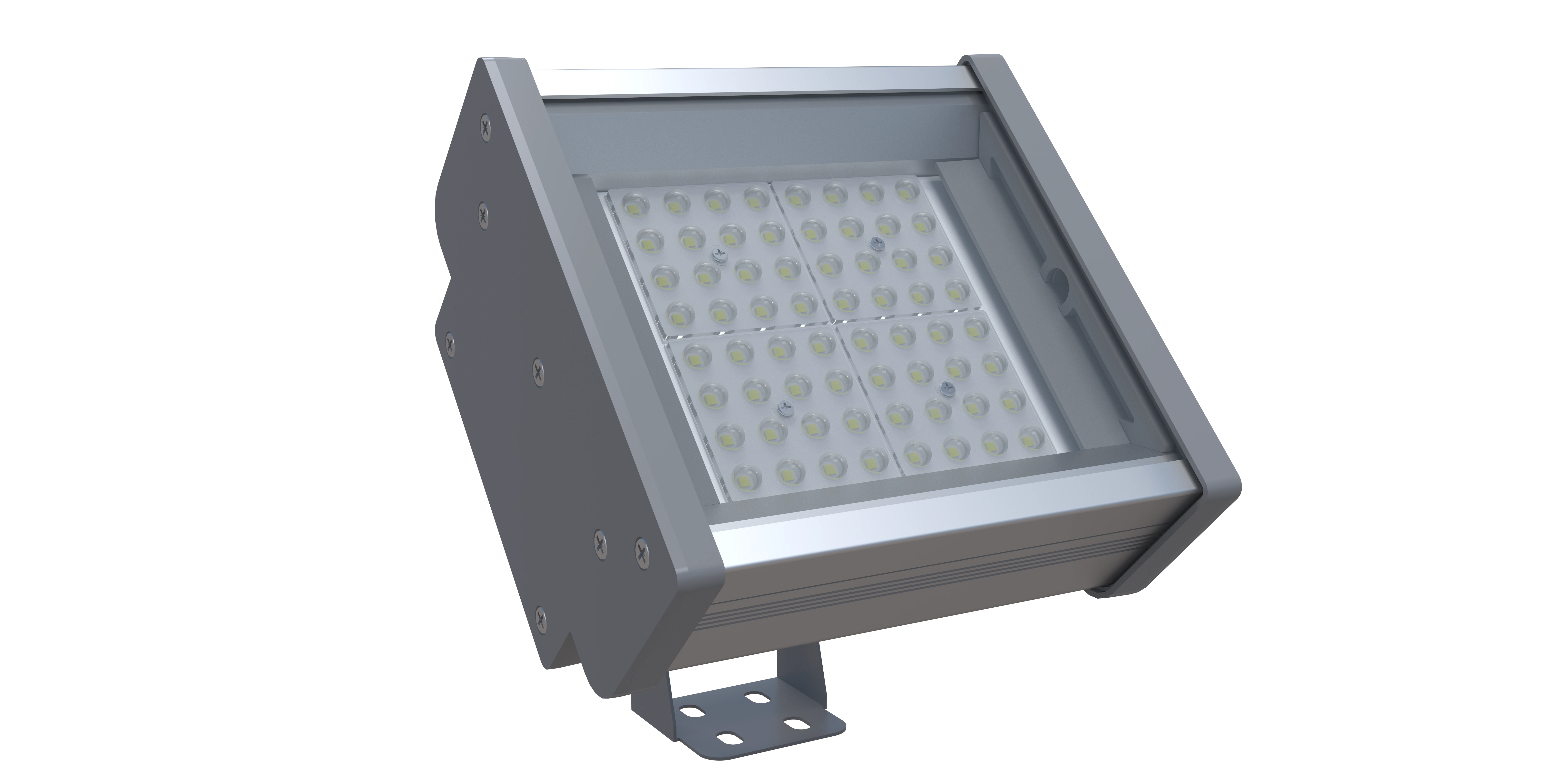

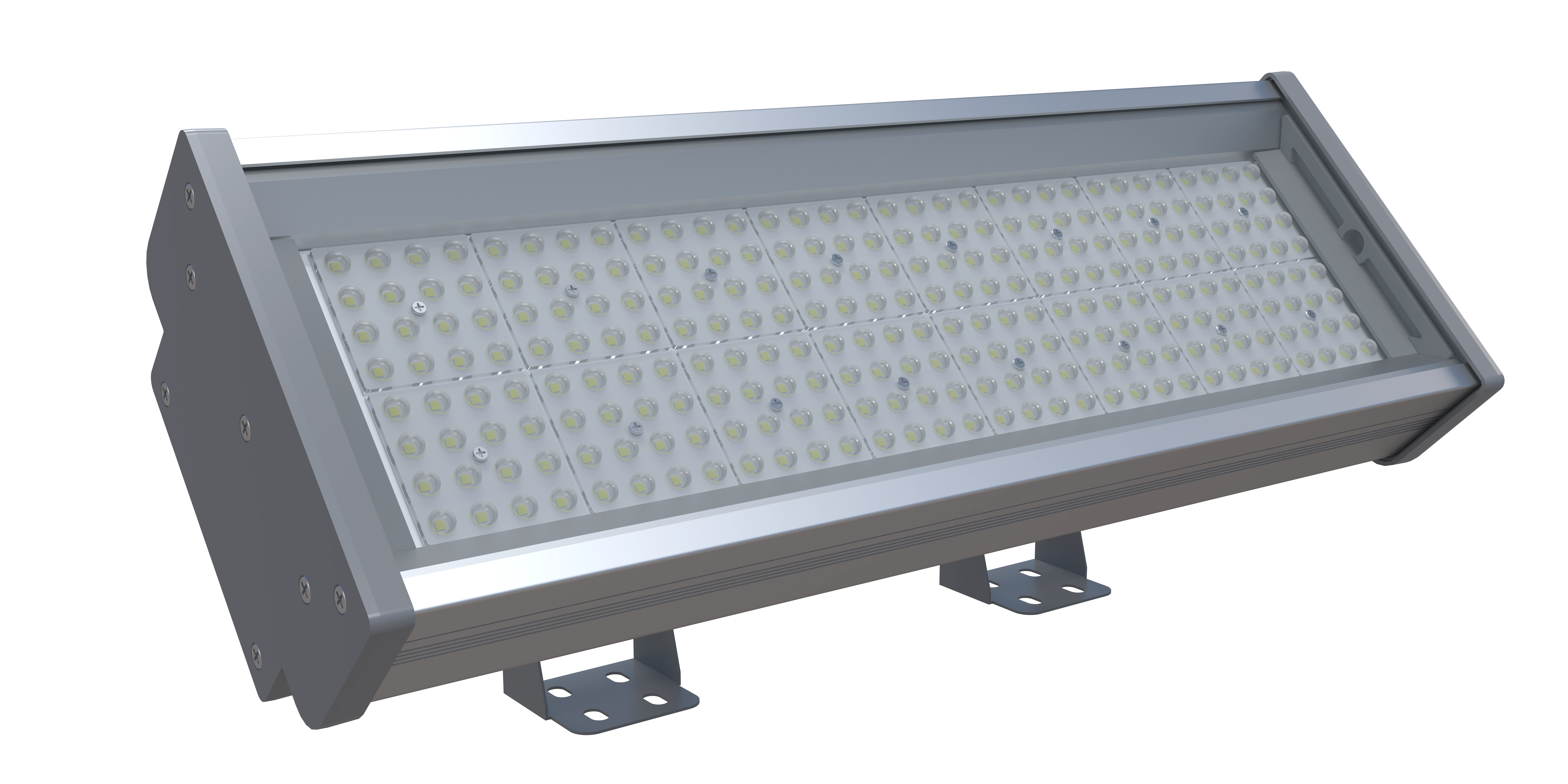

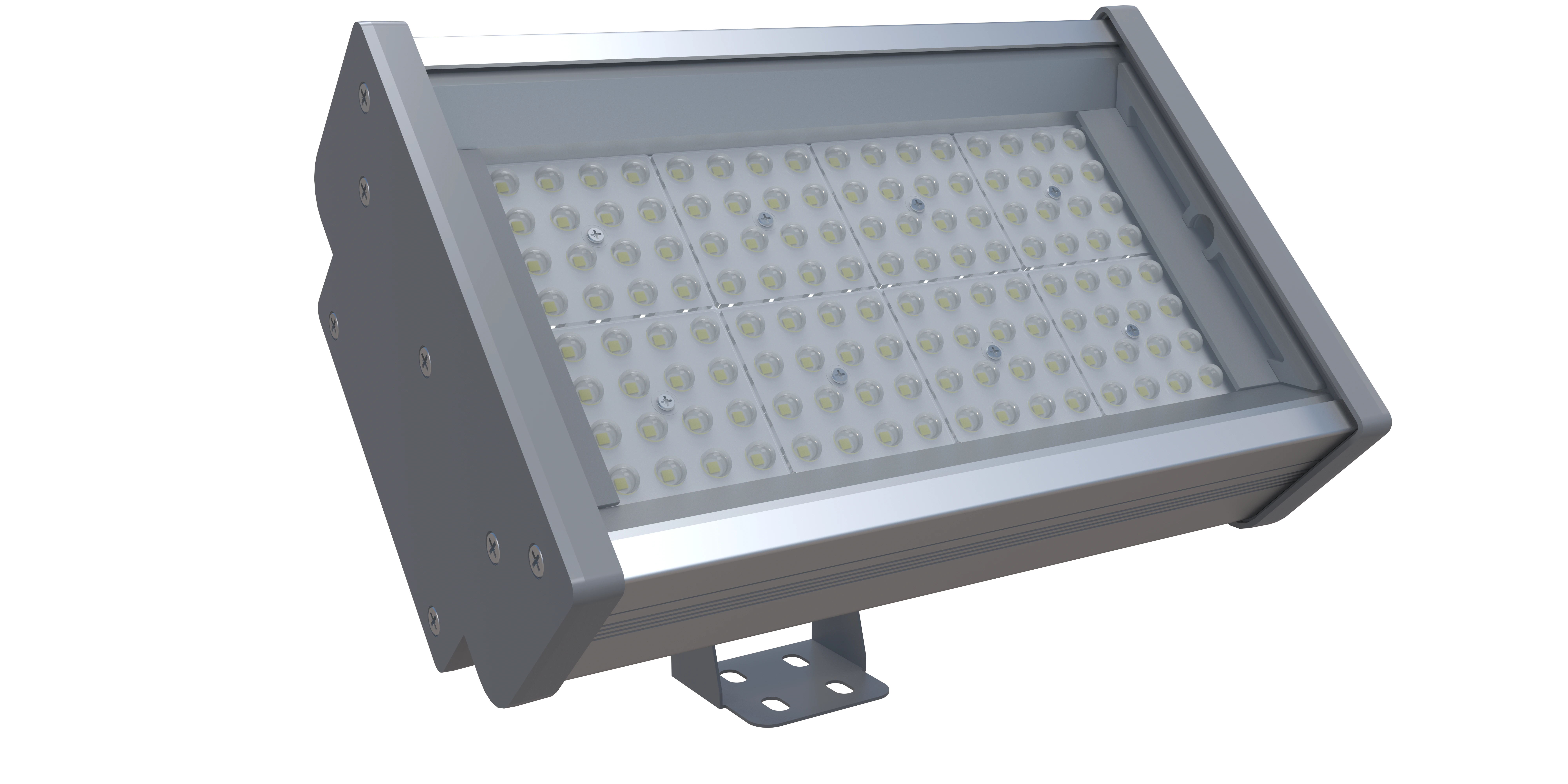

Dakar
Dakar Projektör
Yüksek verimli LED projektör serisi.
Standard
ON/OFF
Options
DALI
SELECT MODEL
- IP Rating
- IP67
- IK Rating
- IK10
- Warranty
- 3 Yıl
- Voltage
- 220-240V AC
03
Technical Specifications
Mechanical
- Yan Kapaklar
- Alüminyum Enjeksiyon
- Ön Kapak
- 4 mm Temperli Cam
- IP Sınıfı
- IP67
- IK Gövde Sınıfı
- IK10
- Kablo Rakor
- Metrik 12 Pirinç Rakor
- Kablo
- 3x0,75 mm²
- RAL Kodu
- Eloksal Kaplama / Elektrostatik Toz Boya
- Gövde
- Alüminyum
- Montaj Tipi
- BRACKET
- Garanti Süresi
- 3 Yıl
- Gövde Rengi
- Eloksal
Custom RAL colours are available on request in addition to standard finishes.
Optical
- Işık Kaynağı
- 30x30 Mid-Power LED
- CRI
- ≥70 / ≥80
- Lens
- PMMA
- Optik Kapak
- 4 mm Temperli Cam
- Renk Sıcaklığı
- 3000K / 4000K / 6500K / Kırmızı / Yeşil / Mavi / Amber / RGB
- Işık Açısı
- 20°, 30°, 45°, 60°, 90°, 120°
Electrical
- Güç Faktörü
- >0.9
- Frekans
- 50–60 Hz
- Toplam Harmonik Bozulma
- <20%
- Çalışma Sıcaklığı
- -25°C / +50°C
- Electrical Protection Class
- Class I
- Besleme Gerilimi
- 220–240V AC
04
Variants
| Product Code | Power | Lumens | Efficiency | Length | Beam Angle | CCT | CRI | IP Rating | IK Rating |
|---|---|---|---|---|---|---|---|---|---|
| PD-5030 | 50 W | 6,650 lm | 133 lm/W | 160 mm | 45 ° | 3000K | 70 | IP67 | IK10 |
| PD-5040 | 50 W | 7,000 lm | 140 lm/W | 160 mm | 45 ° | 4000K | 70 | IP67 | IK10 |
| PD-5065 | 50 W | 7,000 lm | 140 lm/W | 160 mm | 45 ° | 6500K | 70 | IP67 | IK10 |
| PD-5070 | 50 W | — | — | 160 mm | 45 ° | Kırmızı | 70 | IP67 | IK10 |
| PD-5071 | 50 W | — | — | 160 mm | 45 ° | Yeşil | 70 | IP67 | IK10 |
| PD-5072 | 50 W | — | — | 160 mm | 45 ° | Mavi | 70 | IP67 | IK10 |
| PD-5076 | 50 W | — | — | 160 mm | 45 ° | Amber | 70 | IP67 | IK10 |
Selected variant: PD-5030
05
Downloads

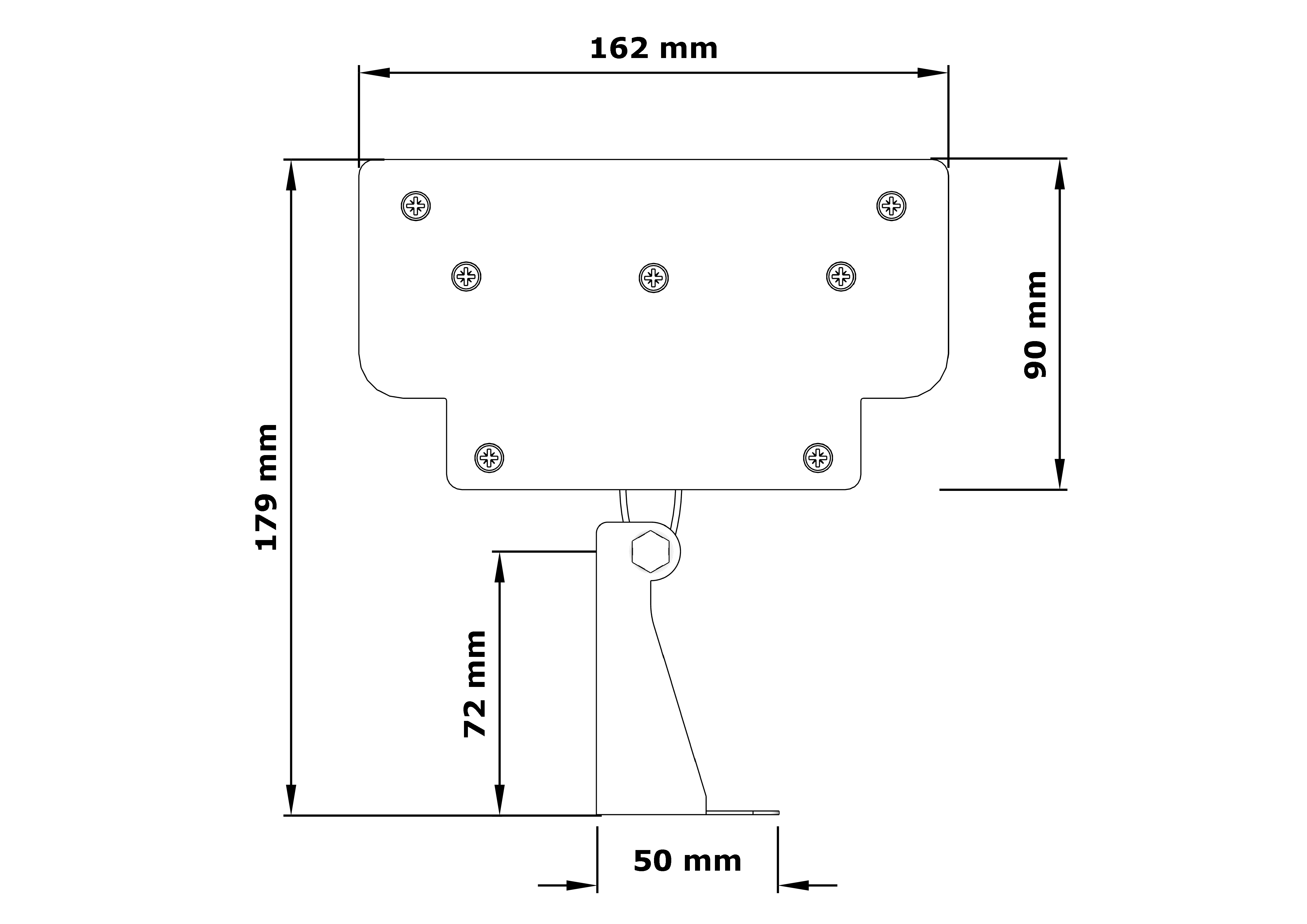

Teknik Çizim
Technical Drawing · TR · vv1
06
Applications
Facade Lighting
Historical Buildings
Hotels
Landscape
Bridges
Public Areas
Commercial Buildings
